Использование Scheme в разработке семейства продуктов «Дозор-Джет»

Алексей Отт

Аннотация: Данная статья представляет собой краткий обзор использования функционального программирования в разработке семейства продуктов «Дозор-Джет» — программного обеспечения для контентной фильтрации трафика, применяемого для предотвращения утечек производственной информации, и соблюдения законодательства в части сохранения информации [2], [1].

This article provides a brief overview of the use of the functional programming in the development of the «Dozor-Jet» family of products. The «Dozor-Jet» software employs traffic content filtering to provide enterprise information leak prevention and ensure legal compliance.

Обсуждение статьи ведётся по адресу
http://community.livejournal.com/fprog/2368.html.

1 Что такое «Дозор-Джет»?

Семейство продуктов «Дозор-Джет» состоит из нескольких продуктов, реализующих функциональность по фильтрации почтового и веб-трафика. История данного семейства продуктов началась в 1999 году с разработки системы мониторинга и архивирования почтовых сообщений (СМАП) для одного крупного заказчика. Первая версия продукта¹ была поставлена заказчику в начале 2000 года [4]. Постепенно систему начали внедрять и у других заказчиков, и она стала обретать черты «коробочного» продукта. К 2006 году система была внедрена уже у более, чем 200 клиентов, среди которых были крупные государственные и коммерческие организации, объем продаж достиг нескольких миллионов долларов в год².

В 2005 году был выпущен еще один продукт семейства «Дозор-Джет» — система контроля веб-трафика (СКВТ) [3], на основе которой были затем разработаны и другие продукты этого семейства.

Отличительной чертой линейки продуктов по сравнению с конкурирующими продуктами являлась возможность построения сложных условий обработки трафика, поддержка всех используемых в России и СНГ кодировок³, автоматическое определение типов файлов и кодировок документов, большое количество поддерживаемых форматов документов и архивов. Все это позволяло создавать очень гибкие политики безопасности и предотвращать утечки важной для организации информации.

С точки зрения программиста эта линейка продуктов интересна тем, что при её разработке активно использовался язык программирования Scheme (а именно, PLT Scheme). СМАП «Дозор-Джет» практически полностью написан на этом языке (за исключением небольших платформенно-зависимых частей, написанных на языке C), а в СКВТ Scheme используется для реализации серверной части веб-интерфейса.

2 Архитектура систем

В данном разделе приводится краткое описание архитектуры продуктов семейства «Дозор-Джет»⁴.

2.1 Архитектура СМАП «Дозор-Джет»

СМАП «Дозор-Джет» может функционировать в двух режимах: режиме фильтрации почты, когда полученные сообщения обрабатываются в соответствии с определенной политикой безопасности, после чего система принимает решение о дальнейшей отправке или задержании сообщения, и режиме архивации, когда почтовые сообщения после обработки могут быть сохранены в долговременном архиве.

СМАП «Дозор-Джет» состоит из нескольких взаимодействующих между собой подсистем (см. рис. 1). К основным подсистемам относятся:

Подсистема приема почтовых сообщений, обеспечивающая прием почты от внешних клиентов и серверов. На этом этапе производится первоначальная фильтрация почтовых сообщений для предотвращения рассылки спама и несанкционированной отправки почты через почтовый сервер. Эта подсистема была реализована на базе SMTP-прокси из другого продукта компании — Z–2.
Подсистема фильтрации, которая обеспечивает обработку почтовых сообщений в соответствии с политикой безопасности и принимает решение о дальнейшей судьбе почтового сообщения – должно ли оно быть отправлено получателю, помещено в архив, требуется ли уведомить администратора безопасности или совершить сразу несколько действий.
Подсистема выполнения действий над письмами, которая выполняет конкретные действия, определенные в процессе фильтрации почтовых сообщений. Эта подсистема также используется для выполнения периодических и отложенных действий.
Подсистема управления, предоставляющая веб-интерфейс, через который администратор может управлять как политикой безопасности, так и системными настройками продукта. Данная подсистема состоит из серверной части, написанной на Scheme, и клиентской части, написанной на JavaScript. Политики безопасности вместе с другой информацией хранятся в базе данных. Также через веб-интерфейс производится работа с архивом почтовых сообщений, хранящимся в базе данных.
Подсистема архивации, реализующая интерфейс к базе данных (Oracle или PostgreSQL) и обеспечивающая работу с почтовыми сообщениями, хранимыми в базе данных.
Монитор ресурсов, который отслеживает наличие всех необходимых для работы процессов, следит за свободным местом на диске и в базе данных, и в случае неполадок, оповещает системного администратора.

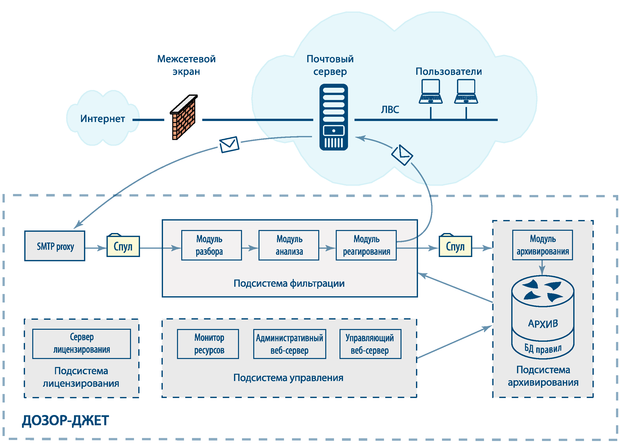

Рис. 1: Архитектура СМАП «Дозор-Джет»

Практически все подсистемы СМАП, за исключением подсистемы приема почтовых сообщений и клиентской части подсистемы управления, написаны на языке Scheme.

Модульная архитектура СМАП позволяет разнести разные подсистемы по нескольким серверам (когда это было необходимо), обеспечивая балансировку нагрузки между серверами и надежность работы комплекса. Эксплуатация продукта у больших клиентов показала, что система может обрабатывать десятки гигабайт почтовых сообщений в день даже при использовании одного сервера фильтрации (при выделенном сервере базы данных).

2.2 Архитектура СКВТ «Дозор-Джет»

В отличие от СМАП, СКВТ «Дозор-Джет» работает только в одном режиме — режиме фильтрации трафика. Система состоит из следующих подсистем, стандартных для систем фильтрации веб-трафика:

Подсистема фильтрации трафика, выполняющая проверку передаваемых данных на соответствие политике безопасности, а также архивирование передаваемой информации (веб-почта и т. п.) в СМАП «Дозор-Джет»;
Подсистема управления, предоставляющая веб-интерфейс администратора, предназначенный для работы с политиками безопасности, предоставления отчетов о работе системы и выполнения прочих административных задач;
Подсистема кэширования данных на базе кэш-сервера Squid.

В данном продукте на языке Scheme написана только серверная часть подсистемы управления, при этом используются те же самые библиотеки, что и в подсистеме управления СМАП «Дозор-Джет». В связи с этим реализация веб-интерфейса СМАП «Дозор-Джет» практически полностью соответствует реализации интерфейса СКВТ «Дозор-Джет».

3 Почему Scheme?

Язык Scheme⁵ был выбран по ряду причин, подробнее описанных ниже:

Простота и выразительность языка. Scheme — достаточно простой язык, с легковесной средой выполнения. Существовавший на то время стандарт языка, R5RS, занимал около 50 страниц, в отличие от значительно более «подробного» Common Lisp. Простота языка позволяла быстро вводить новых разработчиков в курс дела, даже если до прихода в компанию они не имели опыта разработки на языке Scheme.
В процессе разработки использовались макросы Scheme, с помощью которых сильно сокращался объем кода, который необходимо было поддерживать, и программа писалась в терминах целевой предметной области. Стоит отметить, что размер кода системы СМАП (вместе с различными модулями расширений и дополнительными утилитами) составляет порядка 35 тысяч строк на Scheme и несколько тысяч строк кода на языках C и С++. Для сравнения, размер кода одного из конкурирующих продуктов (с меньшей функциональностью), написанного на языке C++, составляет более 200 тысяч строк.
Сокращение размера кода позволило уменьшить общее количество ошибок в продукте, а достаточно небольшой процент кода на C и C++ позволил избежать типичных для этих языков ошибок, таких как утечки памяти и ошибки доступа к памяти.
Возможность интерактивной разработки. Используя REPL, разработчик может писать и тестировать код без пересборки всего продукта, что существенно ускоряет разработку частей продукта. За счет более короткого цикла разработки время вывода продуктов на рынок было существенно сокращено.
Возможность выполнения сгенерированного кода во время выполнения программы — политика безопасности, созданная администратором безопасности, преобразовывается в исходный код Scheme, проводится оптимизация этого кода и выполняется как часть программы, обновляясь на лету, без перезапуска процессов.
Переносимость. Кроссплатформенность Scheme позволила использовать СМАП «Дозор-Джет» на разных Unix-совместимых операционных системах — различные дистрибутивы Linux, Sun Solaris на процессорах Sparc и x86/AMD, HP-UX на процессорах PA-RISC. Платформенно-зависимая часть продукта составлял несколько сотен строк на языке C и в основном использовалась для реализации привязки к различным библиотекам, в том числе и для баз данных.

Еще одной причиной выбора этого языка, было наличие наработок в части создания веб-приложений на языке Scheme — наличие готовых компонентов, что также позволило уменьшить время вывода продукта на рынок.

4 Использование DSL

В продуктах семейства также используются и Domain-Specific Languages — для библиотеки определения типов, созданной для замены библиотеки libmagic и утилиты file, был спроектирован отдельный язык с Lisp-образным синтаксисом. Данный язык позволяет разработчику или администратору безопасности описывать процедуру точного определения типа файла, используя логические операторы, и функции доступа к содержимому определяемого файла ([2], с. 35). Пример процедуры определения типов, написанной на этом языке приведен ниже:

; RAR archives (and (= @0 "Rar!\x1a") (byte @44) (<= (byte @35) 4)) => (format "RAR archive data, v~x, " (byte @44)) => (case (byte @35) ((0) "os: MS-DOS") ((1) "os: OS/2") ((2) "os: Win32") ((3) "os: Unix")) (= @0 "MZ") > (and (lelong @#x3c) (= @(lelong @#x3c) "PE\x0\x0")) => "MS Windows PE" > (and (lelong @#x3c) (= @(lelong @#x3c) "NE")) => "MS Windows 3.x NE" > #t => "MS-DOS executable" => (and (= @24 "@") "\b, OS/2 or MS Windows") => (and (search "Rar!" @#xc000 10000) "\b, Rar self-extracting archive") => (and (= @11696 "PK\003\004") "\b, PKZIP SFX archive v1.1")

В приведенном примере показаны процедуры определения типов для архивов в формате RAR, а также для исполняемых файлов MS DOS и MS Windows. Как видно из примера, язык позволяет описывать достаточно сложные проверки, недоступные в существующих библиотеках, включая объявление и использование локальных (для правил) переменных.

Политики безопасности СМАП также можно рассматривать как пример программы на DSL. Обладая соответствующими знаниями, можно модифицировать политику, не прибегая к использованию веб-интерфейса. Сформированная администратором политика безопасности, компилируется в программу на Scheme, загружается в среду выполнения, и автоматически начинает применяться ко всем новым почтовым сообщениям. Пример скомпилированной политики безопасности вы можете увидеть ниже:

(define |filter-file:Confidential data| (make-filter-file "filter-file.100")) (define |message:Confidential data| '((("from" "admin@localhost") ("to" "security_admin@localhost") ("subject" "Confidential data found!")) "Mail with confidential data was found" "Confidential data")) (define (|cond:All mail| message) (log-condition "cond:All mail" (lambda (message) #t) message)) (define (|cond:Executable files| message) (log-condition "cond:Executable files" (lambda (message) (iter-mime-part1 (rfc822:message-info-body (filtering-info-message message)) (lambda (x) (string-contains-ci? (mime-part-content-type x) "executable")))) message)) (define (|cond:Confidential data| message) (log-condition "cond:Confidential data" (lambda (message) (iter-mime-part1 (rfc822:message-info-body (filtering-info-message message)) (lambda (x) (text-match-regexp-list? (mime-part-text-file x) (filter-file-escaped-regexp-list |filter-file:Confidential data|))))) message)) (define (|set:Template rule set| message) (call/ec (lambda (return) (let ((result (|cond:All mail| message))) (when result (action:relay-message message) (return #t))) #f))) (define (|set:Main Rule| message) (call/ec (lambda (return) (let ((result (|cond:Confidential data| message))) (when result (action:archive-message message) (action:send-notification message #t |message:Confidential data|) (return #t))) (let ((result (|cond:Executable files| message))) (when result (action:void) (return #t))) (let ((result (|cond:All mail| message))) (when result (action:relay-message message) (return #t))) #f))) |set:Main Rule|

В данной политике определяется несколько условий («All mail», «Confidential data» и «Executable files») и действий, из которых формируется политика безопасности под названием «Main Rule». Данная политика выполняет следующие действия с проходящей почтой:

проверяет текст писем (включая вложения) на наличие конфиденциальной информации, и в случае обнаружения, информирует администратора безопасности о таком письме, вместе с его задержанием в архиве;
удаляет письмо в том случае, если в письме передается исполняемый файл;
доставляет адресатам всю остальную почту.

Каждое условие определенное администратором превращается в набор итераторов по соответствующим частям письма — заголовков письма, вложений, текстовых частей и т. п. К этим частям применяются базовые условия, определенные администратором, в случае срабатывания которых, условие возвращает истинное значение, и выполняются действия, указанные администратором. Базовые условия могут объединяться друг с другом, используя логические операции, что позволяет формировать сложные условия проверки частей письма.

5 Реализация СМАП

5.1 Подсистема фильтрации

Подсистема фильтрации является самой важной подсистемой СМАП «Дозор-Джет» — она обрабатывает всю почту, попадающую в систему, и, в зависимости от политики безопасности, определенной администратором безопасности, принимает решение о дальнейшей её судьбе.

Для определения политики безопасности администратор безопасности может использовать различные комбинации из условий и действий. При этом список условий и действий не является фиксированным, они могут добавляться путем подключения новых модулей, расширяющих функциональность продукта.

В качестве условий могут использоваться различные параметры обрабатываемых писем⁶: содержимое заголовков письма, кем оно отправлено и кому оно предназначено, количество, размер и формат вложений и многое другое. При этом отдельные условия могут комбинироваться в более сложные посредством логических операторов.

В зависимости от срабатывающих условий администратор может определять различные действия и их комбинации: дальнейшую отправку письма, помещение письма в архив, отправку уведомления о письме, выдачу запроса отправителю письма на явное подтверждение отправки письма и т. д.

В текущей версии продукта все условия по умолчанию являются «ленивыми» — вычисление соответствующих параметров (разбор заголовков письма, извлечение вложений из письма, извлечение текста из документов) откладывается до первого вызова соответствующего условия. Это позволяет снизить нагрузку на систему, особенно в тех случаях, когда политика безопасности достаточно простая и не требует разбора всех вложений.

Обработка вложений обычно производится с помощью внешних утилит, которые извлекают вложенные объекты (для архивов) и текст (для документов). Затем извлеченные части передаются на обработку в соответствии с политикой безопасности, и процесс повторялся заново до тех пор, пока не будет извлечен последний вложенный элемент, или размер распакованных данных не достигнет заданного предельного размера.

5.2 Веб-интерфейс

Веб-интерфейс администратора безопасности состоит из серверной и клиентской частей. Клиентская часть написана на JavaScript и использует AJAX для получения данных от сервера и представления их в браузере.

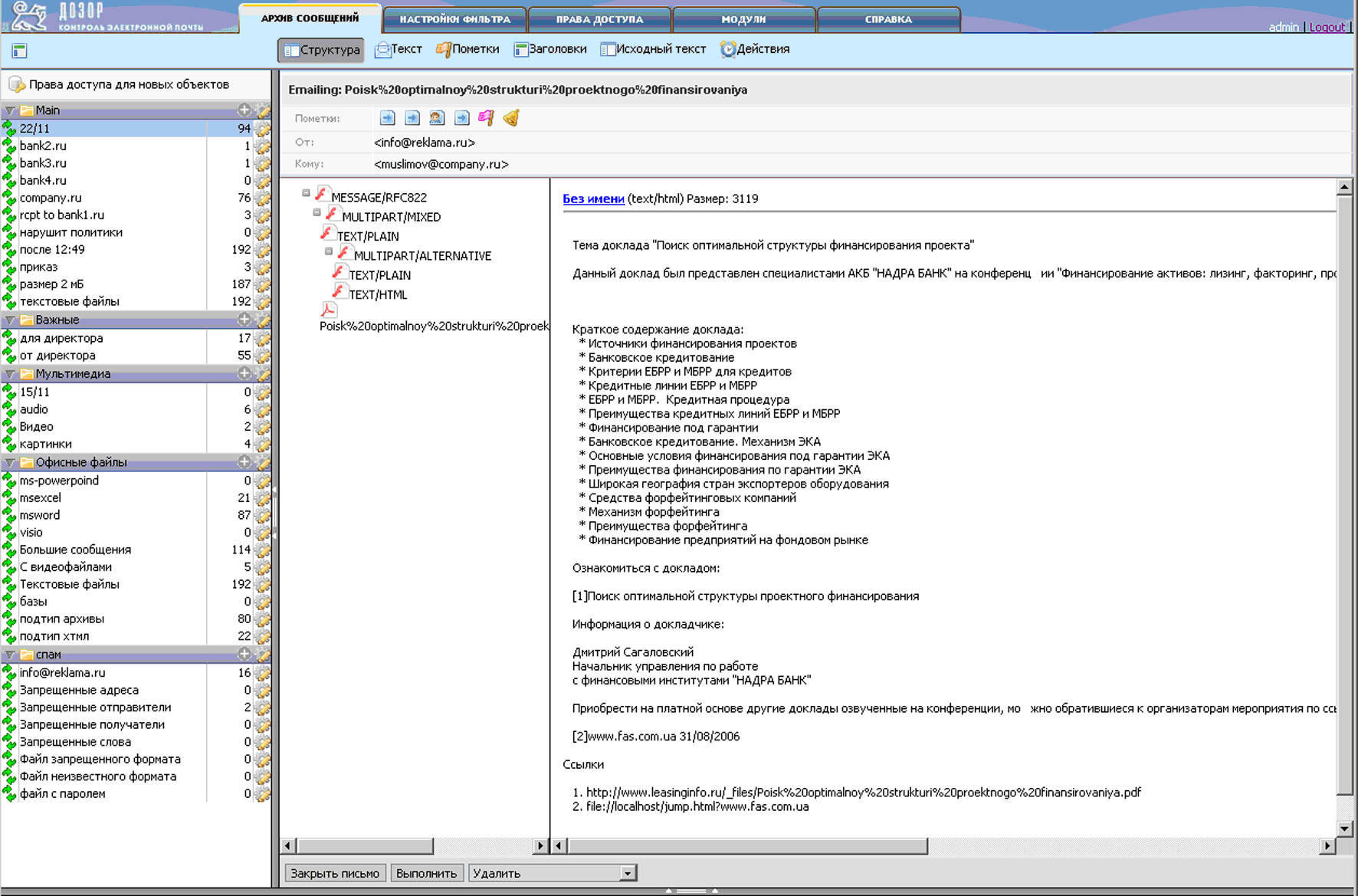

Рис. 2: Пример интерфейса СМАП «Дозор-Джет»

Серверная часть реализована на Scheme и использует самостоятельно написанный mod_mzscheme для выполнения кода внутри веб-сервера Apache⁷. Веб-сервер производит отдачу статического и динамического контента. Динамический контент генерируется из файлов, содержащих шаблоны, которые заполняются данными из базы данных или конфигурационных файлов. Возможность выполнения кода на Scheme внутри веб-сервера позволяет существенно ускорить работу веб-интерфейса за счет однократной загрузки кода и сохранению открытых соединений с базой данных между запросами к серверу.

Пример интерфейса администратора безопасности вы можете видеть на рис. 2.

6 Основные результаты

Как показывает десятилетний опыт разработки и эксплуатации продуктов линейки «Дозор-Джет», функциональные языки могут применяться для разработки коммерческих продуктов, поставляемых конечным пользователям. За счет оперирования высокоуровневыми понятиями и применения REPL, цикл разработки продуктов может быть ускорен, а количество разработчиков может сравнительно малым, что позволяет выводить продукты на рынок в более короткие сроки и с меньшими затратами.

Список литературы

[1]: Алексей Отт. О контентной фильтрации. Продолжение темы. Jet Info, (10):2–21, 2006.
[2]: Олег Слепов. Контентная фильтрация. Jet Info, (10), 2005.
[3]: Олег Слепов and Алексей Отт. Контроль использования Интернет-ресурсов. Jet Info, (2), 2005.
[4]: Александр Таранов and Владимир Цишевский. Система мониторинга и архивирования почтовых сообщений. Jet Info, (9):10–28, 2001.

*: Я хочу поблагодарить своих коллег по «Инфосистемам Джет» за помощь в написании этой статьи.
1: Первая версия продукта была разработана силами трех разработчиков, и после начала продаж группа постепенно была увеличена до восьми человек, по мере увеличения функциональности продукта.
2: Данные по продажам взяты из пресс-релиза компании, опубликованного в журнале Jet Info, №10 за 2006-й год, стр. 22.
3: Это было одной из проблем при использовании продуктов иностранных компаний.
4: Описания архитектуры взяты из официальной документации соответствующих продуктов, которую вы можете найти на сайте компании: http://www.jetsoft.ru/. Документация также содержит подробное описание возможностей продуктов данного семейства.
5: Для первых версий СМАП «Дозор-Джет» использовалась PLT Scheme v103, но позднее, в 2004 году, был выполнен переход на версию PLT Scheme v30x, в которой реализовано много полезных вещей, таких как FFI, система модулей и т. п.
6: В СМАП практически для всех параметров используются собственные процедуры определения корректных значений формата файлов, кодировки текста и т. д. Это позволяло избежать проблем с неправильным указанием параметров письма в MUA, а также правильно обрабатывать письма с целенаправленно измененным содержимым: переименованными файлами и т. п.
7: В последних версиях СКВТ вместо связки Apache + mod_mzscheme используется веб-сервер, поставляемый вместе с PLT Scheme.
